L'HISTOIRE
DE L'HORLOGE COMTOISE
A l'arrière plan, une horloge comtoise classique complète avec
son couronnement estampé et son cadran émaillé.
A l'avant plan, son balancier avec tige pliante, la manivelle et sa paire de
poids.

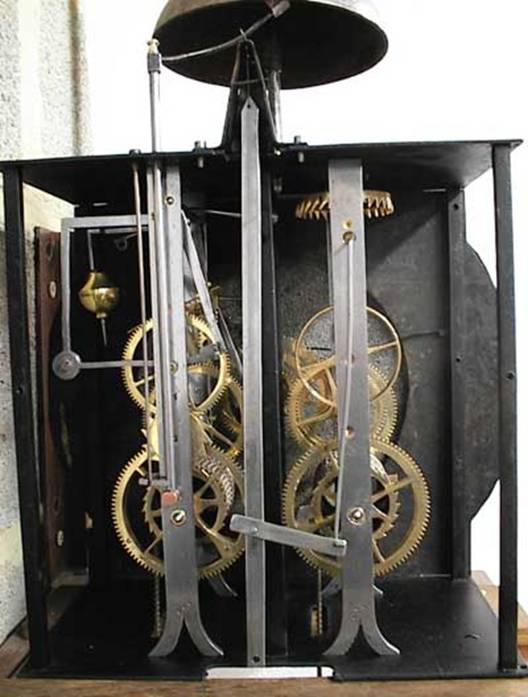

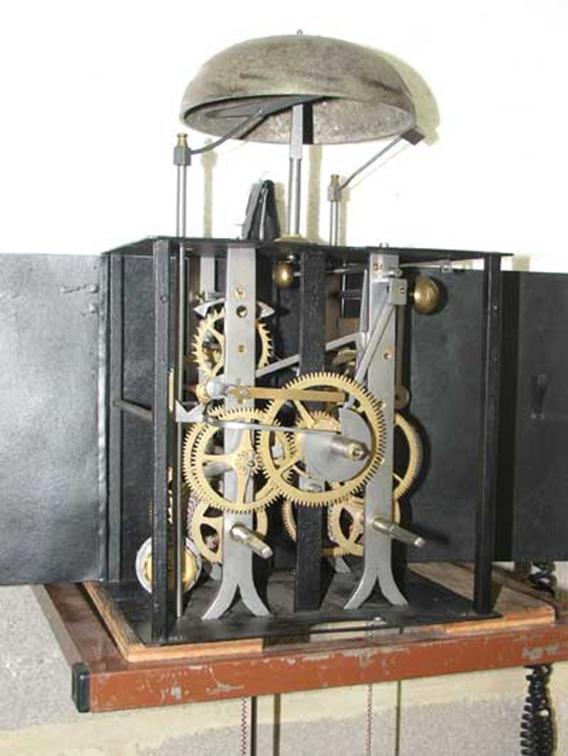

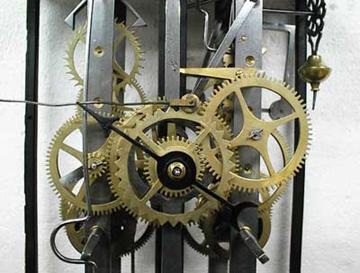

Le
mécanisme à ancre sans sa façade avec ses portes.
Table
des matières
1/ Le mécanisme
2/
Les différents échappements de l'horloge Comtoise
3/ La
suspension
4/ Les
balanciers
5/ La
sonnerie
6/ Les
détentes
7/ La
force motrice
8/ Le
couronnement
9/ Le
calendrier
10/ Le
réveille-matin
11/ La
signature du cadran
12/ Quelques comtoises particulières
13/ Le
meuble de l'horloge Comtoise
14/ Les
bricoleurs et l'horloge comtoise
15/ Différents
liens sur notre site sur l'horloge comtoise
L'horloge
Comtoise est cette magnifique horloge connue pour sa robustesse et sa
précision. C'est également l'horloge campagnarde qui était produite au 18ème et
19ème siècle par les paysans Jurassiens Français. C'est pour survivre durant
les longs et vigoureux hivers qu'ils s'étaient spécialisés dans la fabrication
d'horloges Comtoises. Ils exerçaient leurs activités familiales de génération
en génération dans des fermes ateliers.
Le remontage se fait au moyen d'une manivelle. Sa durée de fonctionnement est
de 8 jours. Une particularité de la comtoise est son dispositif de répétition :
2 ou 3 minutes après la sonnerie des heures, elle répète le même nombre de
coups.
Ferme
atelier dans le Jura Français.

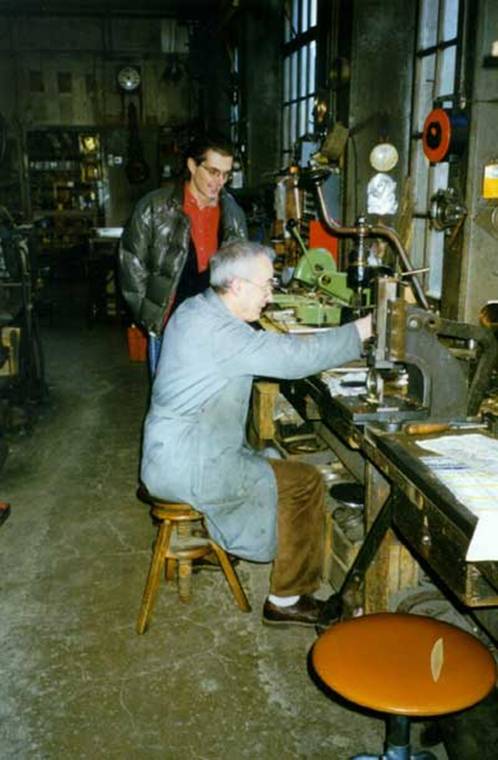

Un
artisan, Monsieur Léon Paget dans son atelier jurassien
quelques années avant sa retraite.

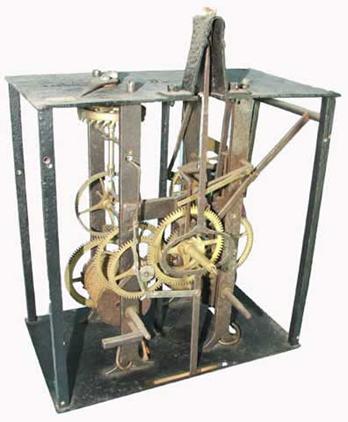

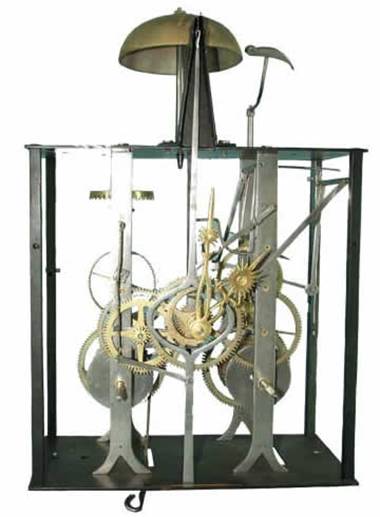

Mécanisme
rustique, échappement à verge. Les fabrications de cette époque sont souvent
très soignées.
de détail montrant le soin apporté
à la fabrication du marteau de sonnerie.
Au
début, la vente des mouvements d'horloges Comtoises était réalisée par des
colporteurs qui sillonnaient toutes les régions de France ainsi que les pays
voisins. Ensuite, ce fût l'invention du chemin de fer qui permit une plus
grande diffusion.
Dessin représentant un colporteur
d'horloges qui nous a servi pour la création du logo de notre marque
"L'Horloge d'Antan".
2/ Les différents échappements de
l'horloge Comtoise
L'échappement
est l'organe régulateur d'une horloge. Il permet de libérer alternativement une
dent à la fois de la roue d'échappement suivant les mouvements de l'ancre qui
entraîne le balancier.
L'échappement à verge était utilisé sur les plus anciens mécanismes. Après
D'autres types d'échappements plus rares ou plus anciens ont également été
utilisés.
Pour avoir un rendement maximum de l'horloge, c'est le type d'échappement qui
détermine le balancier à utiliser.

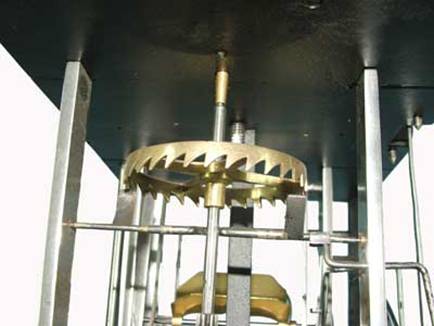

Echappement à verge
L'échappement
à verge permet en principe uniquement d'entraîner un balancier simple lentille
de dia 110 à
Echappement à ancre
L'échappement
à ancre permet l'entraînement de balancier lyre ou estampé

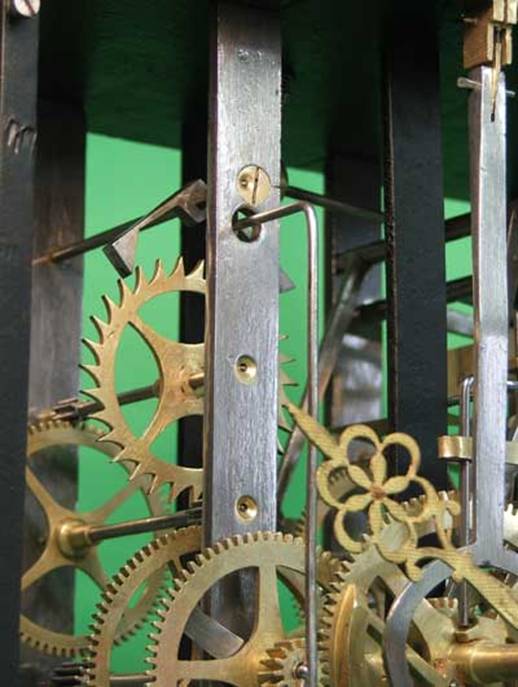

Echappement à chevilles sur une horloge Comtoise.
Ce type d'échappement est souvent utilisé dans les horloges d'édifices, il
permet l'entraînement de très lourds balanciers donc très précis.
Dans
toute horloge, un dispositif sert à rendre flexible la tige du balancier tout
en servant de système d'attache.
Dans les premières comtoises, le système de suspension est constitué d'un très
haut pont en tôle situé à l'arrière et d'un fil de soie.
Vers 1815, le pont devient plus petit, toujours avec fil de soie mais est placé
sur l'avant (le balancier est alors devant les poids).
Après 1830, le pont en tôle est supprimé, c'est l'utilisation de la suspension
avec lame de ressort qui permet d'utiliser des balanciers plus lourds.

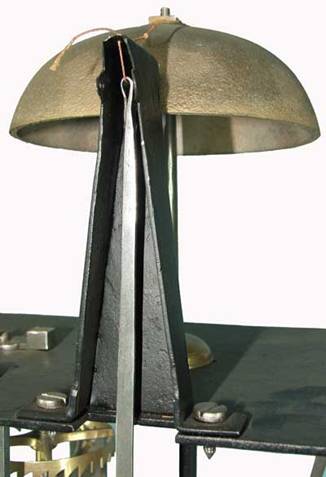

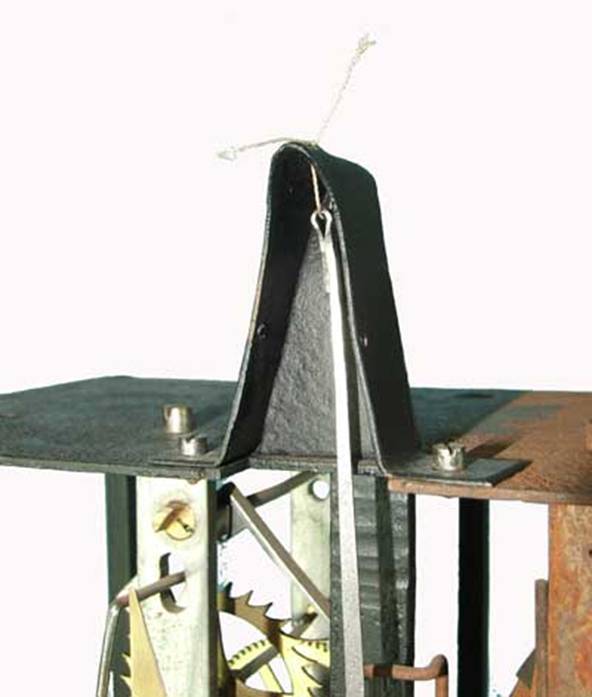

Les
débuts de l'horloge Comtoise, un haut pont de suspension en tôle avec fil de
soie.
Avant
1815, le balancier est placé derrière les poids. Cette disposition est souvent
nécessaire dans nos horloges régionales belges.
Après
1815, le pont de suspension en tôle devient plus petit mais toujours avec fil
de soie.

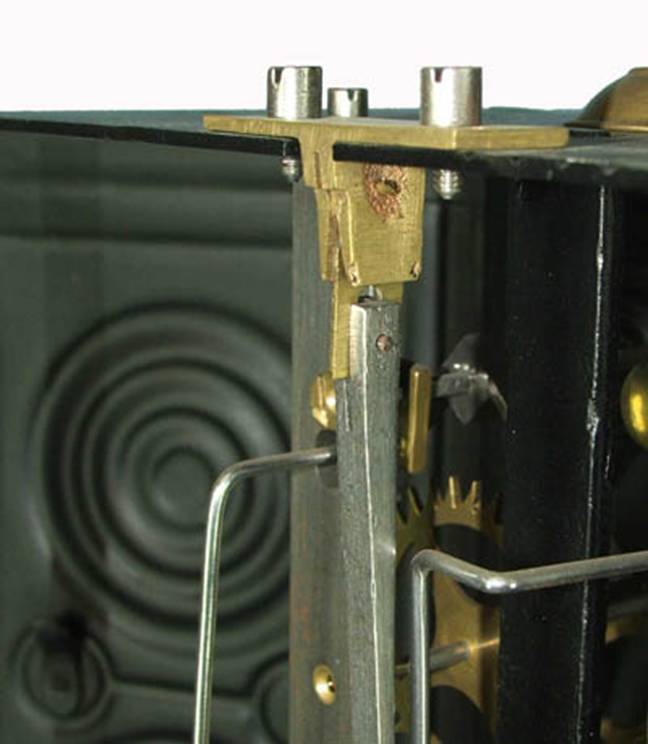

Après
1830, c'est l'utilisation de la lame de ressort.

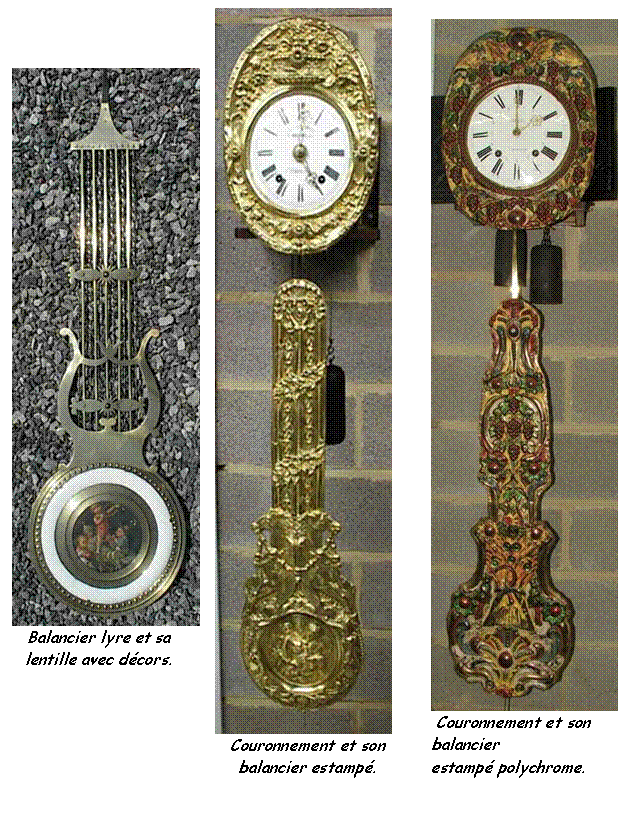

Le
mécanisme de Comtoise utilise de nombreux types de balanciers mais pour avoir
un rendement maximum de l'horloge, c'est l'échappement qui détermine le
balancier à utiliser.
1/
Balancier tige d'arpenteur
2/
Balancier tige pliante dia
3/
Balancier tige pliante dia
Dès
les débuts de l'horloge comtoise, la sonnerie était sur cloche. Le timbre en
airain (alliage de bronze) d'un diamètre de 100 à

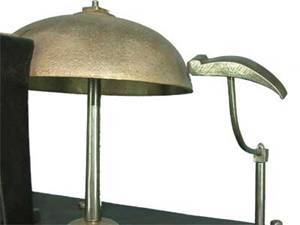

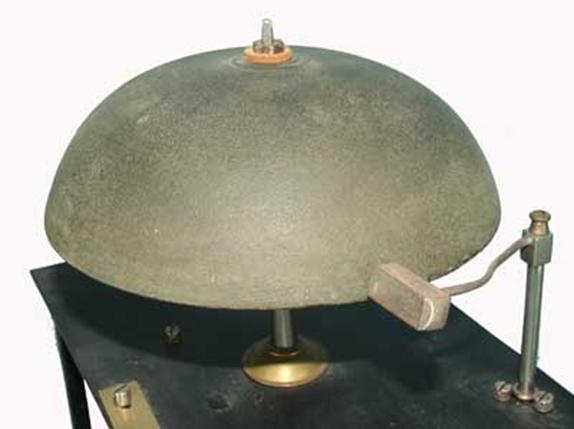

La
cloche en airain et son marteau

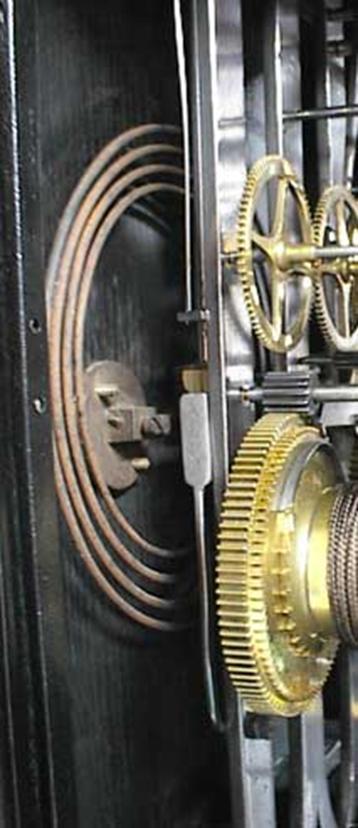

Le
gong et le fond en pin
Cette horloge est équipée d'une double sonnerie : sonnerie sur
cloche et sonnerie sur gong.
Dans
le système de sonnerie de l'horloge comtoise, un levier appelé "détente de
sonnerie" sert au déclenchement de
Détente
à ressort
Détente
avec contrepoids (après 1810)
La
force motrice de l'horloge comtoise est assurée par une paire de poids en fonte
qui pèse entre
Assortiment
de poids d'horloges comtoises

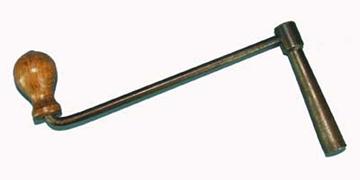

La
manivelle servant au remontage des poids
Vers 1760, apparaissent les grands cadrans
en émail avec fronton en bronze coulé mais il faut attendre 1815 pour
développer des techniques d'estampages appliquées aux couronnements et ensuite
aux balanciers en laiton (épaisseur : 0,4-

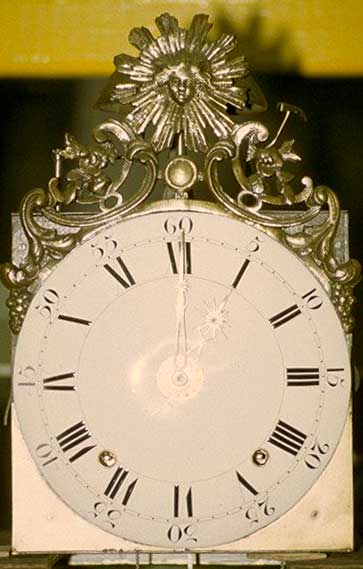

Comtoise
"Coq" avec fronton en
bronze coulé et cadran émaillé (1810)

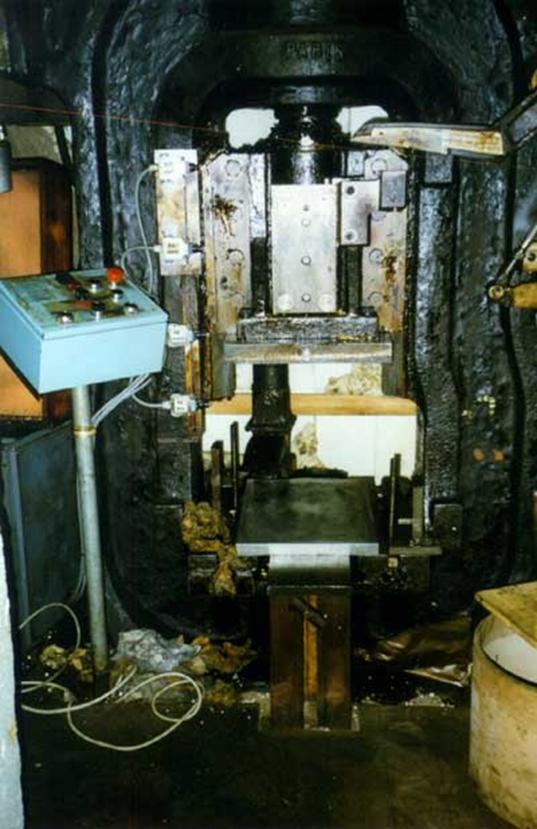

La presse à emboutir servant à
l'estampage des couronnements & balanciers (ancien atelier Paget)
Couronnement
en deux parties (1810-1850)
Détail
de la jonction
des deux parties
du couronnement

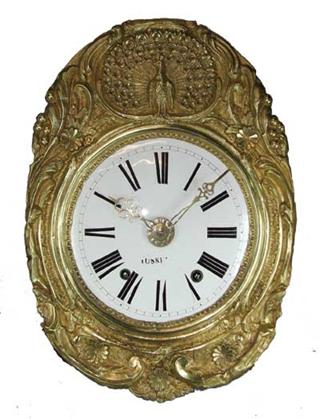

Grand
couronnement estampé
de forme ovale, après 1860.
Photos
de détail montrant la qualité de l'estampage du laiton.

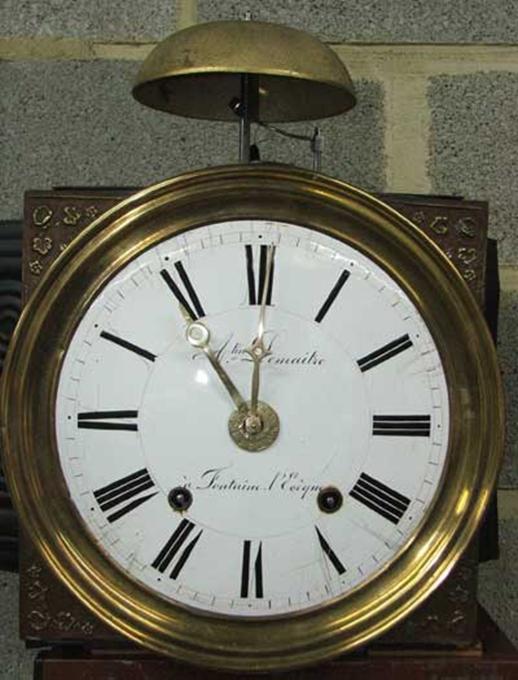

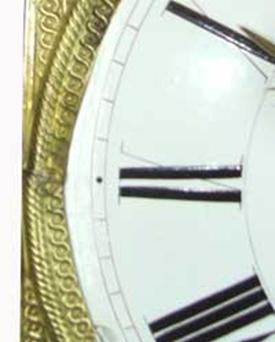

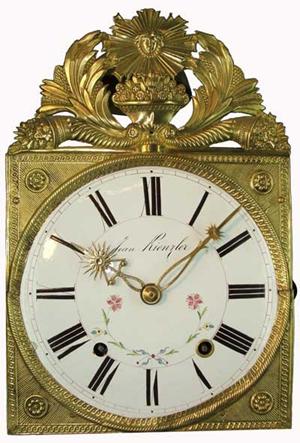

Lunette
ronde en laiton repoussé avec cadran émaillé.
"A. Lemaître à Fontaine l'Evêque" (belgique).
Après 1880.
Certaine
comtoise possède une dispositif de calendrier. Il est
reconnaissable par 31 inscriptions sur le cadran et par une 3ème aiguille en

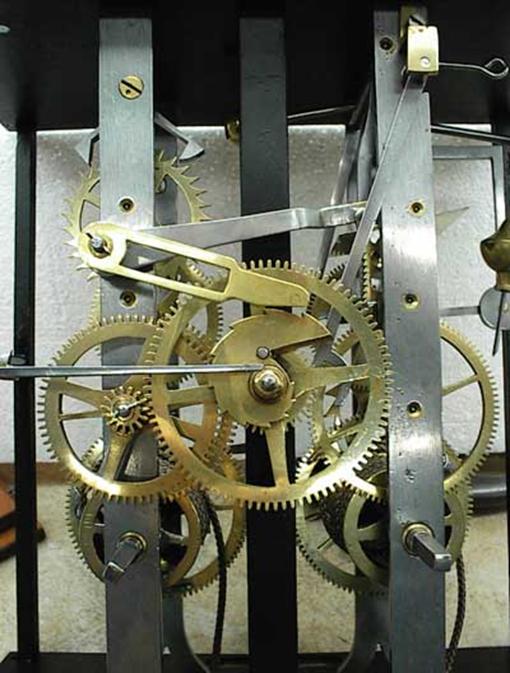

acier. Côté mécanique, une roue avec une denture spéciale est entraînée par une
roue tournant en 24 heures.

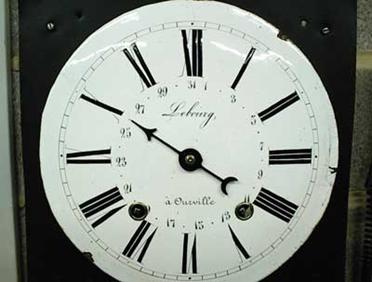

La
3ème aiguille et les 31 inscriptions

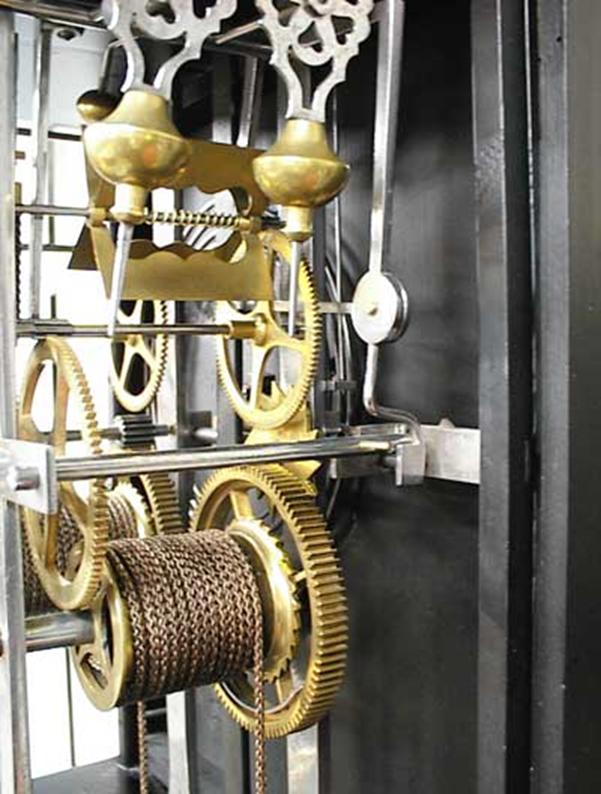

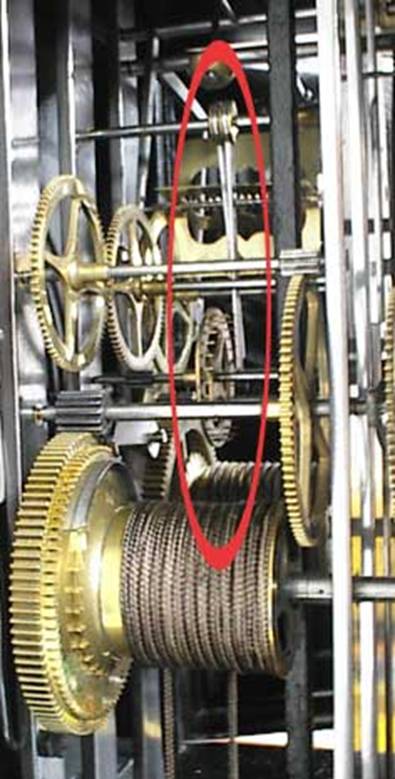

Les
roues supplémentaires tournant en 24 heures

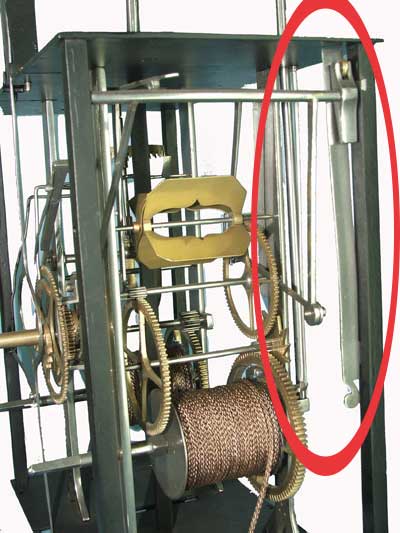

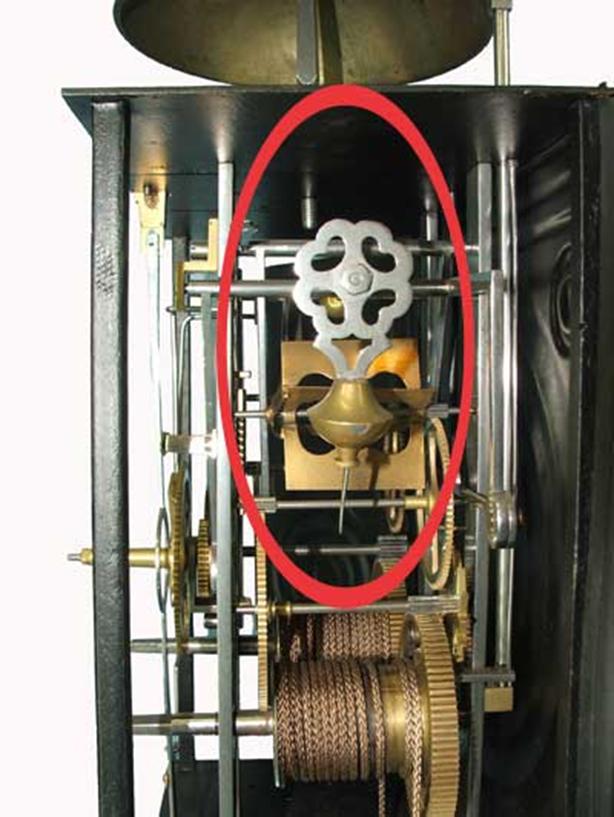

Certaine horloge comtoise possède un
dispositif de réveil-matin. On programme le réveil au
moyen d'un disque gradué en 12 heures. Une fois arrivé à la bonne heure, le
dispositif se déclenche. Un poids et son contrepoids mettent en action un
deuxième marteau qui frappe sur la cloche jusqu'a ce que le poids soit descendu
à fond. Ce dispositif malgré tout assez gadget a souvent été démonté par des
horlogers !

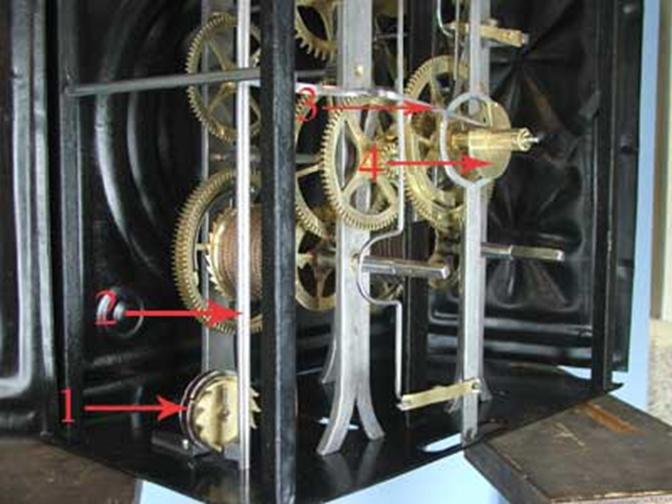

1/
Barillet de réveil-matin, une corde et un poids et
son contrepoids viennent s'y attacher.
2/
La tige de marteau
3/
Levier de déclenchement
4/
Came de déclenchement

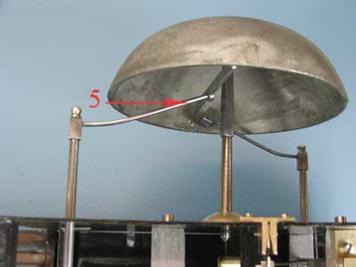

5/
Deuxième marteau

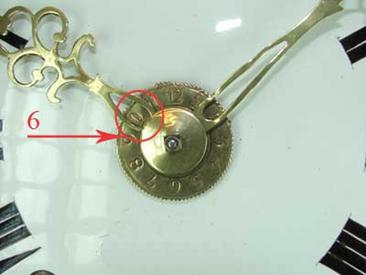

6/
Le disque gradué
Le
cadran de l'horloge comtoise est souvant signé
malheureusement pas par son constructeur mais par son acheteur, son revendeur
ou encore au nom des mariés. La localité qui figure en dessous du nom peut
indiquer un village ou ville situé en France ou en europe
alors que le mécanisme était uniquement produit dans le Jura français.

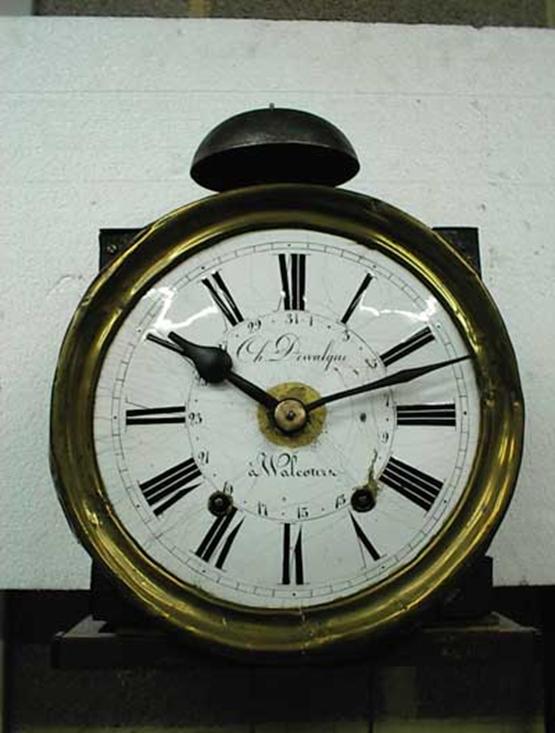

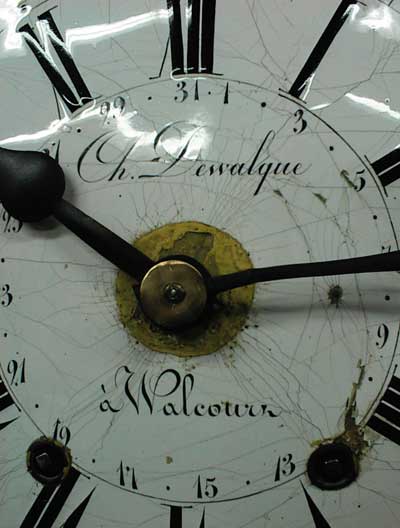

Cadran
de Comtoise signé "CH. Dewalque à Walcourt "
12/ Quelques comtoises particulières
Petite
comtoise d'une vingtaine de cm de largeur
Comtoise
avec sonnerie à rateau
13/ Le meuble de l'horloge Comtoise
L'horloge
comtoise peut soit être déposée sur une consolle en
bois ou en métal (à la condition que le support possède une grande rigidité) ou
encore être installée dans une horloge gaine ou dans un vaisselier.
Après 1820, la gaine traditionnelle de l'horloge comtoise était fabriquée dans
le Jura Français. C'est un meuble de forme violonée en pin.
Une décoration de faux bois imite de
D'autres bois plus nôbles, le chêne, le merisier, le
noyer, etc. ont été également utilisés. Il s'agit alors de fabrications de
meubles réalisés par des ébénistes locaux qui achetaient le mécanisme dans le
Jura et réalisaient l'ébénisterie. Mais attention à la largeur de balancier
nécessaire au bon fonctionnement du mécanisme.

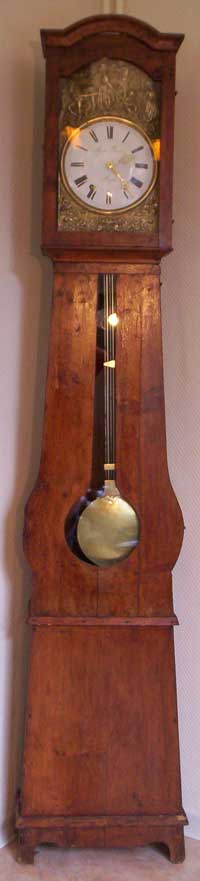

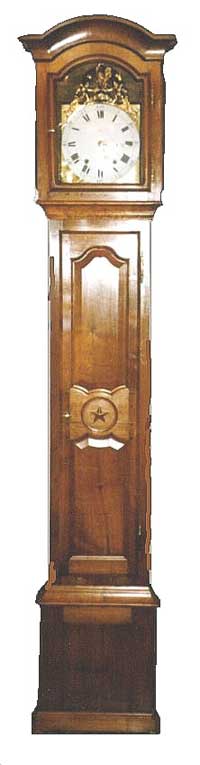

Comtoise
en merisier
(1810)
Comtoise
traditionelle en pin. Cette gaine
d'horloge a perdu sa décoration originale ( 1820-1860)
Comtoise
en chêne avec
forme violonée (1900-1920)

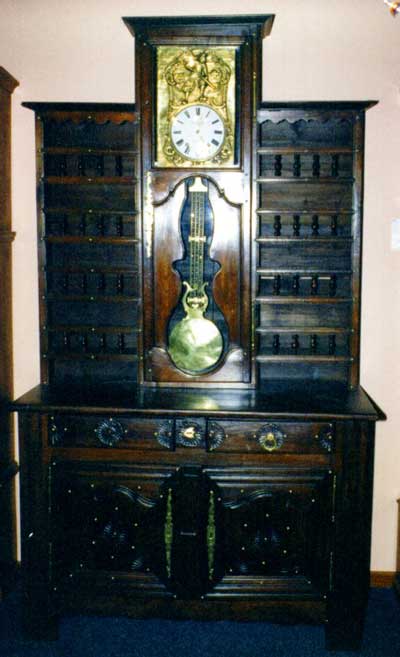

Vaisselier "Bigoudin" en
noyer avec mécanisme d'horloge comtoise et balancier lyre
14/ Les bricoleurs et l'horloge comtoise
Vu les
milliers de mécanismes produits au 19ème siècle, un grand nombre d'horloges
comtoises nous a été transmis par nos ancêtres.
Ces horloges ont peut-être été oubliées dans une grange ou un grenier pendant
quelques décennies. Dans ce cas et malgré l'oxydation, nous pouvons la restaurer
et obtenir un excellent résultat. Mais de plus en plus, nous constatons que ces
horloges certes très robustes et d'apparence simple ont été réparées par
"l'horloger" amateur du village ou par des bricoleurs qui se disent
horlogers. En dehors de l'aspect propre d'un mécanisme, la rectification du jeu
par la pose de bouchons est nécessaire pour que l'horloge puisse fonctionner
pendant encore de nombreuses années mais ces opérations nécessitent un
outillage lourd et spécialisé. C'est pourquoi, nous garantissons 5 ans nos
restaurations d'horloges comtoises.
Exemple
de la restauration !!!!! d'une horloge comtoise
Dans de nombreux cas, des bricoleurs ont recréés une comtoise avec des morceaux
provenant de deux ou trois mécanismes. Cette comtoise possède alors un
couronnement avec de nombreux trous, un cadran dont le diamètre ou les trous ne
correspondent pas. Le cas le plus grave est lorsque le rouage à été échangé. L'ensemble est ensuite maquillé de vieille
graisse et de poussière. Le diagnostique pour la restauration devient alors très
difficile à moins d'être spécialiste.
La restauration de ce type mécanisme peut être alors très coûteuse voire
impossible.
1/ remplacement de vis anciennes par des vis à tôle
2/ cerclage chassé au tour de la roue d'échappement à verge
3/ soudure de palettes en laiton
4/ pignon provenant d'un régulateur allemand
5/ bouchon remplacé par un écrou
Mécanisme de comtoise bricolé
Photo de détail du mécanisme
